砂石生產是人類生活發展所必須的一項服務，建房、修路、修橋都需要砂石料。目前市面上砂石料生產線設備眾多，種類多樣，各類破碎機、振動篩伴隨著機械設計發展變化無窮。云南中天專業生產制砂機設備20余年，立足云南，服務全國市場。旗下產品眾多，我們專業生產日產200-500方砂石生產線成套設備，主要產品有振動給料機、顎式破碎機、反擊式碎石機、二合一破碎機、錘式破碎機、振動篩、往復篩、滾筒篩、打砂機、洗砂機、輸送機等。正因為市場上砂石料生產線設備眾多，很多不了解每個設備的破碎原理。今天云南中天礦山機械制造有限公司給大家詳細的介紹下每種設備的生產原理，讓你一眼就能看懂每種設備的生產原理。

---

一、顎式破碎機機械破碎原理：

顎式破碎機無疑是砂石料生產線中使用最常見的一種破碎設備，顎式破碎機一般作為整個破碎生產線的一破來使用。但弊端也是比較多，生產出來的石料多是片狀。必須要經過二破來再次破碎并整形的石料方可使用。顎式破碎機的選購重點要看材質的使用情況，市場上同樣的顎式破碎機設備。外表看起來差別都不是很大。選購重點看軸承、襯板以及機殼的用料情況。云南中天經過不斷的努力從顎式破碎機的各個零部件下手。不斷升級！目前推出超級顎式破碎機。詳詢【http://ynztjx.com/goods/detail-199.aspx】下面為大家簡單的介紹下超級顎式破碎機其中的一個型號：

---

超級顎破簡介：

---

        超級顎破是云南中天礦山機械制造有限公司全國首家專業開發的針對硬質石料破碎的新款顎式破碎機。產品設計基于傳統顎式破碎機破碎特別硬質物料容易出現主軸斷裂、機殼變形、顎背折斷的情況進行優化超加強設計。該產品在原有顎式破碎機的基礎上，從主軸、機殼、顎背進行加強，分別在潤滑系統、便捷更換配件方面進行創新，針對磨損較大的齒板及護板選用國內最優質廠家的耐磨配件，從內在質量到耐磨配件全方位專業設計制作。

        超級顎破比傳統顎破有哪些優點呢？

超級顎破的八大優勢特點：

---

        用途專業：主要針對花崗巖、玄武巖等金屬礦非金屬礦超級硬的物料專業設計；

硬質非金屬礦物料粗破碎加工

---

硬質金屬礦物料粗破碎加工

        機殼加強：整體機身采用的是80mm厚的優質鋼板制作，傳統的顎破使用的是50mm的鋼板；

        顎背加強：針對普通顎式破碎機顎背破碎硬質物料容易折斷的缺點，特意在全鋼板焊接的顎背上從用材上及焊接上特殊加強，確保不會出現斷裂；

        主軸加粗編心加大：主軸經過特殊鍛打調質探傷等工藝處理，比傳統設備保證不會出現破碎硬質物料折斷的情況；

        產量提高：比傳統顎式破碎機加大了主軸的偏心，同時增加飛輪的重量，從顎破破碎的原理進行改進，產量比傳統同型號顎破提高20%；

        配置旋轉吊架：全國首家在顎式破碎機上使用旋轉吊架，方便更換動顎齒板，特別是安裝在特殊場地此功能相當適用；

        配腳踏式潤滑系統，保證軸承正常潤滑，提高軸承的使用壽命；

        原裝設計帶有組合鋼架，讓設備安裝變得更快捷、安全。

超級顎破實拍圖：

---

---

ZE150型超級顎式破碎機產品技術參數：

---

---

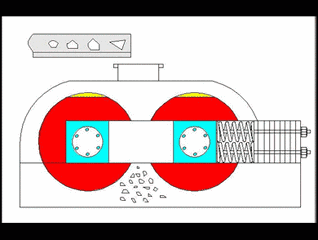

二、對輥破碎機運行原理圖

  對輥式破碎機最大的缺點就是破碎比比較小，產品粒度隨輥子的間隙磨損而變化，對薄片狀結構的物料破碎效果較差。解對輥碎石機的這些缺點，就應該揚長避短合理安排和使用對輥機，以充分發揮對輥機產量高、電耗低和對水分適應性寬的優點。中天取其優點，舍棄缺點。研發了最新全國獨創二合一破碎機，何謂二合一破碎機即一破二破合為一體。省時省力省錢更省事！詳詢【http://ynztjx.com/goods/detail-346.aspx】優點如下所示：

---

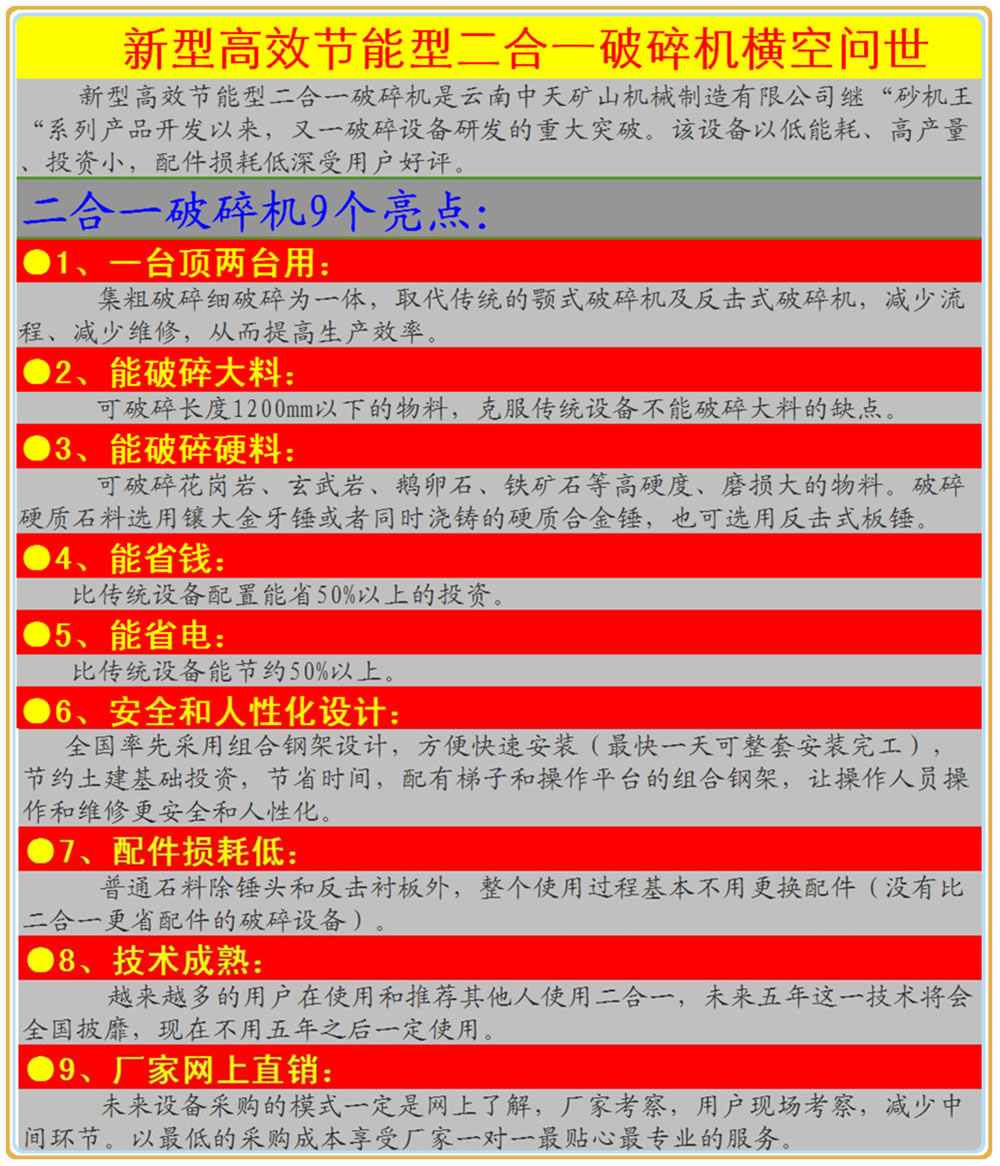

●新型高效節能型二合一破碎機簡介：

---

        新型高效節能型二合一破碎機是云南中天礦山機械制造有限公司繼“砂機王“系列產品開發以來，又一破碎設備研發的重大突破。該設備以低能耗、高產量、投資小，配件損耗低等深受用戶好評。

        新型高效節能型二合一破碎機比傳統破碎機有哪些優點呢？

新型高效節能型二合一破碎機的八大優勢特點：

---

          集粗破碎細破碎為一體，取代傳統的顎式破碎機及反擊式破碎機，減少流程、減少維修，從而提高生產效率。

          可破碎長度1200mm以下的物料，克服傳統設備不能破碎大料的缺點。

        可破碎花崗巖、玄武巖、鵝卵石、鐵礦石等高硬度、磨損大的物料。破碎硬質石料選用鑲大金牙錘或者同時澆鑄的硬質合金錘，也可選用反擊式板錘。

        比傳統設備配置能省50%以上的投資。

        比傳統設備能節電50%以上。

        全國率先采用組合鋼架設計，方便快速安裝（最快一天可整套安裝完工），節約土建基礎投資，節省時間，配有梯子和操作平臺的組合鋼架，讓操作人員操作和維修更安全和人性化。

        普通石料除錘頭和反擊襯板外，整個使用過程基本不用更換配件（沒有比二合一更省配件的破碎設備）。

       越來越多的用戶在使用和推薦其他人使用二合一，未來五年這一技術將會全國披靡，現在不用五年之后一定使用。

        未來設備采購的模式一定是網上了解，廠家考察，用戶現場考察，減少中間環節。以最低的采購成本享受廠家一對一最貼心最專業的服務。

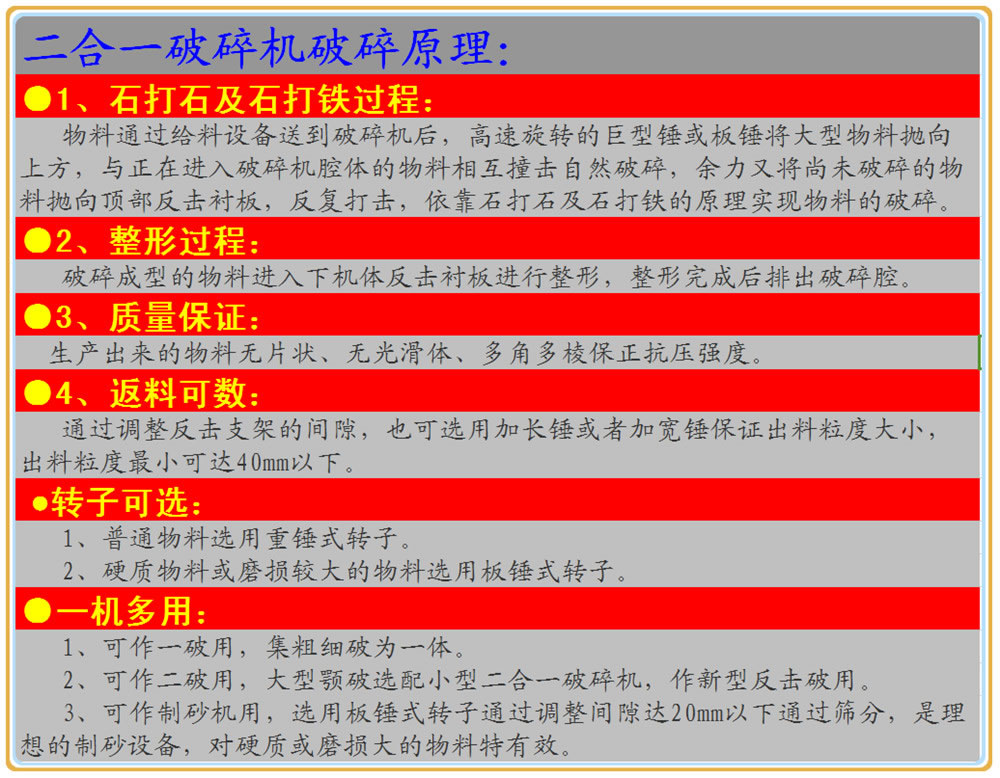

新型高效節能型二合一破碎機破碎原理：

---

●石打石及石打鐵過程：

        通過給料設備送到破碎機后，高速旋轉的巨型錘或板錘將大型物料拋向上方，與正在進入破碎機腔體的物料相互撞擊自然破碎，余力又將尚未破碎的物料拋向頂部反擊襯板，反復打擊，依靠石打石及石打鐵的原理實現物料的破碎。

●物料整形過程：

       成型的物料進入下機體反擊襯板進行整形，整形完成后排出破碎腔。

●質量保證：

        出來的物料無片狀、無光滑體、多角多棱保正抗壓強度。

●返料可數：

        物料經過調整反擊支架的間隙，也可選用加長錘或者加寬錘保證出料粒度大小，出料粒度最小可達40mm以下。

●轉子可選：

        1、普通物料選用重錘式轉子。

        2、硬質物料或磨損較大的物料選用板錘式轉子。

●一機多用：

        1、可作一破用，集粗細破為一體。

        2、可作二破用，大型顎破選配小型二合一破碎機，作新型反擊破用。

        3、可作制砂機用，選用板錘式轉子通過調整間隙達20mm以下通過篩分，是理想的制砂設備，對硬質或磨損大的物料特有效。

---

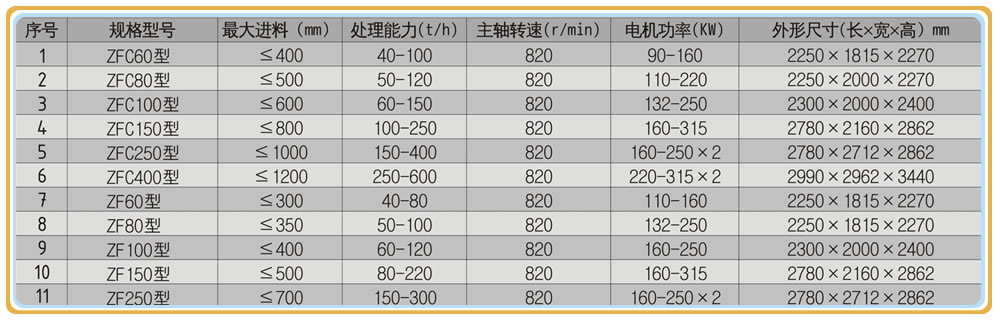

ZFC250型新型高效節能型二合一破碎機術參數：

---

新型高效節能型二合一破碎機細節實拍：

---

---

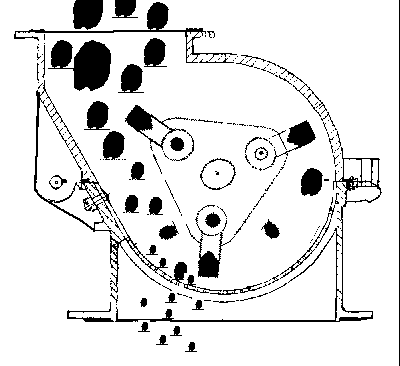

三、反擊式破碎機破碎原理圖

反擊式破碎機又叫反擊破，主要用于冶金、化工、建材、水電等經常需要搬遷作業的物料加工，特別是用于高速公路、鐵路、水電工程等流動性石料的作業，可根據加工原料的種類，規模和成品物料要求的不同采用多種配置形式。云南中天礦山機械在傳統反擊破的基礎上不斷加強和改進，研發出來節能雙配重新款反擊式破碎機。上市至今，口碑極好。下面我?guī)Т蠹掖蟾诺牧私庀滦驴罘磽羰狡扑闄C其中的一個型號。詳詢【http://ynztjx.com/goods/detail-300.aspx#】

---

雙配重高轉速升級型反擊式破碎機簡介：

---

        雙配重輪高轉速升級型反擊式破碎機是云南中天礦山機械制造有限公司全國首家專業開發的，針對傳統反擊破返料多、返料大、產量低等缺點，優化改良設計的。該機型在傳統的反擊破轉子總成只有一個小主機皮帶輪的基礎上，更改為雙邊配大皮帶輪，增加了配重從而增加慣性提高產量。由于雙邊配重均等，又起到平衡轉子作用，從而大大增加了軸承的使用壽命。中天公司同時優化大軸設計及軸承選型，比傳統的反擊破550轉/分鐘的轉速提高到700轉/分鐘，提速后增加了產量，減少了返料，用戶購買后一致好評。

        雙配重輪高轉速升級型反擊式破碎機比比傳統反擊式破碎機有哪些優點呢？

雙配重輪高轉速升級型反擊式破碎機的七大優勢特點：

---

        保護軸承：雙皮帶輪設計解決了傳統反擊破單電機驅動造成轉子不平衡單邊損壞軸承的情況，更有效的保護軸承；

        節能降耗：皮帶輪加大到直徑1米，單個皮帶輪重達1噸，大大的增加了配重從而增加了慣性，提高產量的同時降低電費；

        提高轉速：通過優化大軸設計及軸承選型，比傳統的反擊破550轉/分鐘的轉速提高到700轉/分鐘，提高了30%的轉速。提速后增加了產量，減少了返料，用戶購買后得到一致好評；

        潤滑設計：配腳踏式潤滑系統，可24小時持續生產，有效的保護了軸承從而提高了軸承的使用壽命；

        加強型設計：機殼比傳統反擊破加強設計制作，原裝選用國內最好的板錘，大大增加了產品的使用壽命及配件的耐磨程度；

        配置旋轉吊架：全國首家在反擊式破碎機上使用旋轉吊架，方便更換板錘，特別是安裝在特殊場地此功能相當適用；

        原裝設計帶有組合鋼架，讓設備安裝變得更快捷、安全。

雙配重輪高轉速升級型反擊式破碎機實拍圖：

---

---

PFX1250×1400雙配重輪高轉速升級型反擊式破碎機術參數：

---

---

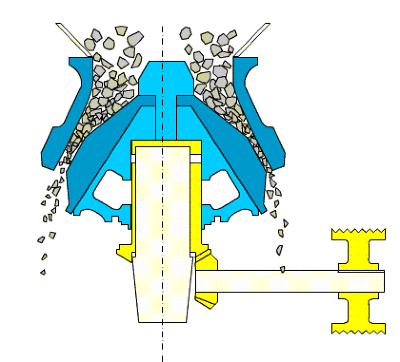

四、圓錐破碎機破碎原理圖：

   圓錐破碎機 一種適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎機械。根據破碎原理的不同和產品顆粒大小不同，又分為很多型號。破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。圓錐破碎機破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。機型主要分為SMG系列、彈簧型和HPC系列。圓錐破配件比較多，后期維護成本較高。設備投資也比較高，不是必備，一般不建議使用。下面給大家分享一個日產1200-1500噸的生產線配置方案

---

---

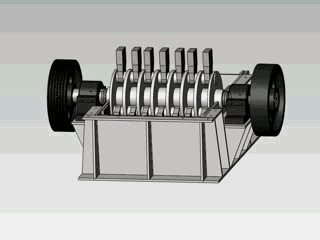

五、錘式破碎機破碎原理圖：

錘式破碎機是以沖擊形式破碎物料的一種設備，分單轉子和雙轉子兩種形式。是直接將最大粒度為600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎機。錘式破碎機適用于在水泥、化工、電力、冶金等工業部門破碎中等硬度的物料，如石灰石、爐渣、焦碳、煤等物料的中碎和細碎作業。分單轉子和雙轉子兩種形式。單轉子又分為可逆式和不可逆式兩種。目前單轉子錘式破碎機和環錘式破碎機獲得廣泛的應用。中天最新節能重錘式破碎機，詳詢【http://ynztjx.com/goods/detail-309.aspx】優點、原理、參數如下：

---

---

六、振動篩運行原理圖：

振動篩是利用振子激振所產生的往復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。其振動軌跡是一復雜的空間曲線。該曲線在水平面投影為一圓形，而在垂直面上的投影為一橢圓形。調節上、下旋轉重錘的激振力，可以改變振幅。而調節上、下重錘的空間相位角，則可以改變篩面運動軌跡的曲線形狀并改變篩面上物料的運動軌跡。中天圓振動篩簡介：

---

---

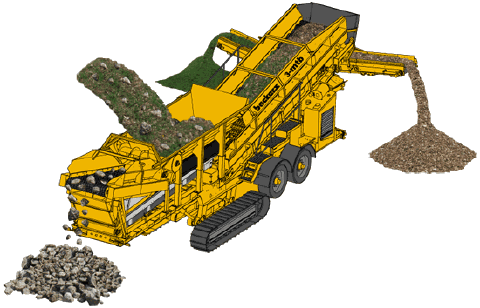

七、移動破碎站原理圖：

移動式破碎站主要用于冶金、化工、建材、水電等經常需要搬遷作業的物料加工，特別是用于高速公路、鐵路、水電工程等流動性石料的作業，用戶可根據加工原料的種類，規模和成品物料要求的不同采用多種配置形式。我國當前的移動破碎站多應用于城市拆遷中建筑垃圾處理工程，將建筑垃圾破碎篩分成為幾種不同大小和規則的再生骨料，是實現我國建筑垃圾資源化再利用的工程的基礎。中天破碎視頻欣賞：

---

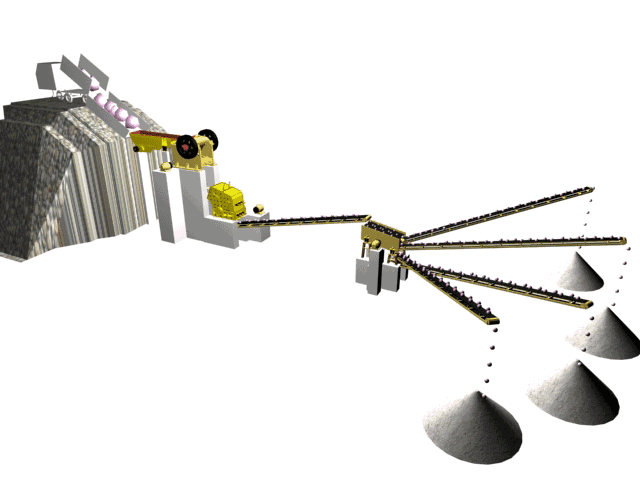

八、砂石料生產線運行模擬圖：

中天案例欣賞：

---
